 ·外观尺寸

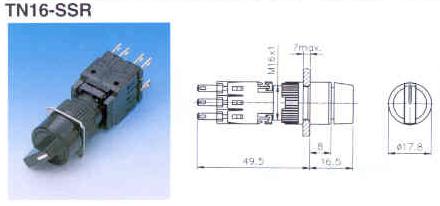

TN16-SSR

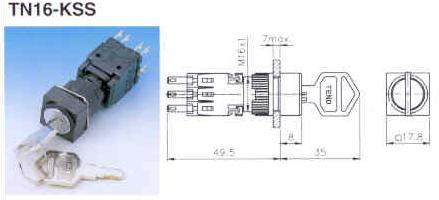

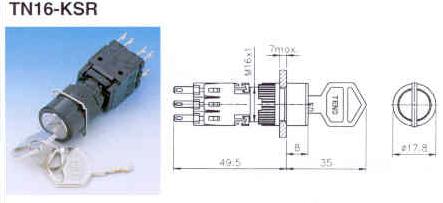

TN16-KSR

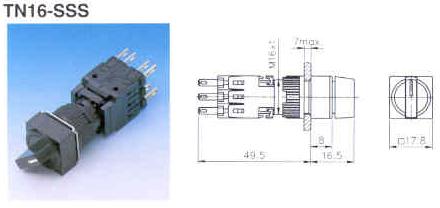

TN16-SSS
TN16-KSS

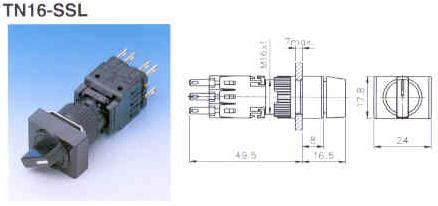

TN16-SSL

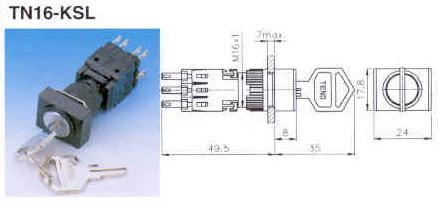

TN16-KSL
 型号说明
项次
代号
说明
1.固定孔径
TN16
16m/m系列
2.型式
SS
KS
选择开关
钥匙开关
3.外形
R
S
L
圆形
方形
长方形
4.保护构造
4
6
IP40
IP65
5.色盖
R
G
B
绿
6.动作方式
1
二段90°
2
二段90°复归
3
三段180°
4
三段150°右边复归
5
三段150°左边复归
6
三段150°两边复归
7
三段90°
8
三段90°右复归
9
三段90°左复归
0
三段90°双复归
7.接点座种类

1
2
3
二段
三段
1a1b
2a2b
3a3b
1a1b 0 1a1b
1a1b 1a1b 1a1b
8.钥匙抽出方式
1
二段
0,1钥匙皆可抽出
2
0钥匙可抽出
3
1钥匙可抽出
4
三段
0,1,2钥匙皆可抽出
5
0钥匙可抽出
9.钥匙编号
A
F
2132
3123
B
G
2231
3133
C
H
2313
3213
D
I
2331
3231
E
J
3131
3331
10.端子
空白
P
焊接/快速端子
Pc板用端子
  KSR/KSS/KSL只有黑色
 性能
接点电阻
50mΩ以下(初期值)
绝缘电阻
100MΩ以上(在500VDC)
耐电压
非连续端子间
1000VAC,50/60Hz持续1分
载电流和无载电流零件间,端子和接地之间
2000VAC,50/60Hz持续1分钟
振动
误动作耐久:10 to 55Hz
1.5mm双振幅
冲击
机械耐久:约500m/sec2(约50G's)
误动作耐久:约500m/sec2(约50G's)
周围温度
使用:-25°C to 55°C
保存:-30°C to 80°C
湿度
45% to 80% RH
机械寿命
250,000次以上
电气寿命
100,000次以上
  钥匙抽出方式
二段 三段
二段
钥匙抽出方式
1
2
3
动作方式
0
1
0
1
0
1
1
2
三段
钥匙抽出方式
1
2
动作方式
1
0
2
1
0
2
3
4
5

6

7

8

9

0

•:钥匙可抽
 选择与钥匙操作方向的变化,将(长方形)护盖自上座向下压出,护盖三组(六槽)固定槽,每组之间的角度为45°,上座上端有二个凸块,可依下图三种操作方向插入护盖上三组固定槽.因接点座跟着上座方向之变化而旋转,故选S1及S2二种操作方向时,固定孔距至少为26m/m.
 接点数目排列与动作位置
二段式选择开关/钥匙开关
接点数目排列
1NO+1NC
(1a1b)
2NO+2NC
(2a2b)
3NO+3NC
(3a3b)
动作位置
二段式选择开关/钥匙开关
接点数目排列
2NO+2NC
(2a2b)
3NO+3NC
(3a3b)
动作位置
