指示灯按钮
◆按钮选择开关(T2系列)
＞按钮选择开关(TN2系列)>>>
◆按钮按钮开关(日式系列)
◆按钮按钮开关(￠16系列)		 ·结构及尺寸说明
＞按钮开关
·直接式照光按钮开关
·照光式按钮开关
·选择开关钥匙开关
·直接式照光选择开关
·照光式选择开关
·直接式指示灯
·指示灯
·十字开关
·22mm开关盒
·22mm开关盒附开关
·标示贴纸
·标示铭牌

　　本系列开关接点座为标准接点座，其接点形式、接点图、装配尺寸见G3、4页。

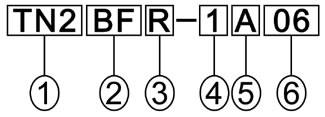

　 型号说明
注：按钮如需印字，钮的颜色皆为清澈透明，红、黄、绿等颜色在护盖上显示。

如下图：
项次
代号
说明
1.固定孔径
TN2
TN3
Ø22mm/Ø25mm
Ø30mm
2.型式
BF
BL
BM
BA
BK
BP
BT
平头
凸头
大头
凸头交替式
连锁式
按拉式
二点式
3.颜色
R
G
Y
W
B
红
绿
黄
白
黑
4.接点数目
1
2
3
4
1组
2组
3组
4组
5.接点种类
A
B
C
AB
1a
1b
1a1b
1a+1b
6.刻字种类
01~41
 详见G20
