| ·型号说明 |
| 操作插入力量 最大 |
147.N(1,500gf) |
| 操作抽出力量 最大 |
29.42N(3,000gf) |
| 动作距离 |
6 ±3mm |
| 总行程 |
(28mm) |
| 强制脱离力 最小 |
58.84N(6,000gf) |
| 强制脱离距离 最小 |
10mm |
项次 |
代号 |
说明 |
1.型号 |
TZ-93 |
门式安全开关 |

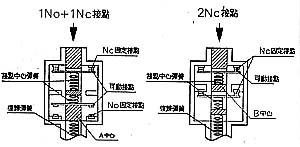

2.接点型式 |
|
|
3.接线口径牙径 |
|
|

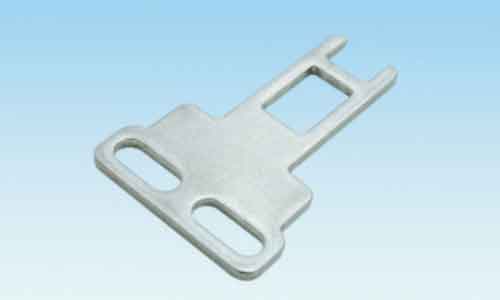

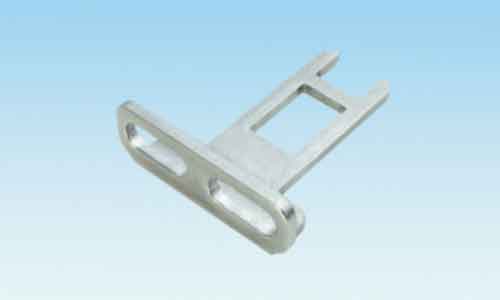

4.钥匙型式 |
|
|
|
|
| ·强制脱离机构 |
 |
NC接点的强制脱离机构，作用是当接点发生 |
| 熔着时，下压钥匙机构中心，可将接点强制推 |
| 开，使回路切断。(EN60947-5-1强制脱离 |
| 认定) |
| |
| |
| |
| ·使用注意事项 |
| .钥匙与插入孔之中心上下左右位置应在 |
| 1mm以内，以避免机构磨耗和破坏。 |
| |
|
| .使用开关时，应于上方设置一档板，以防止钥匙过于 |
| 插入使机构损坏。而挡板与开关间a之距离应在3mm |
| 以下，以防止不动作。 |
|
 |
 |
|
| ·规格 |
|
| .额定值 |
额定电压
(V) |
非电感性负载(A) |
电感性负载(A)
|
电阻性负载 |
灯泡负载 |
电感性负载 |
马达负载 |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
|
|
|
|
|
|
|
| 8 VDC |
| 14 VDC |
| 30 VDC |
| 125 VDC |
| 250 VDC |
|
|
|
|
|
|
|
| |
| ·特性 |
| 额定电流
|
3A
240VAC (A300) |
| 操作速度
|
0.1mm
~0.5m/s |
| 动作频率 |
30次/分以下 |
| 接点电阻
|
25mΩ以下 |
| 绝缘电阻
|
100mΩ以上(在500VDC以下) |
| 绝缘电压 |
400V
|
| 耐电压 |
AC2500V/Umip
4KV |
| 振动 |
误动作耐久：10~50Hz,
0.65mm振幅 |
| 冲击 |
机械耐久：1,000/s2~以上(约100G以上)
误动作耐久：300m/s2~以上(约30G以上) |
| 使用周温
|
~30~+70℃ |
| 湿度 |
最大95RH |
| 使用寿命
|
机械：100万次以上 电气; 15万次以上
|
| 防水等级
|
IP65(EN60947-5-1) |
| 短路保护装置
|
保险丝10A |
| 重量 |
约76g
|
|
限位开关
