| ·摇头开关拨动开关型号说明 |
 |
| |
| 项次 |
型式 |
说明 |
| 1.型式 |
TO |
10A 250VAC |
TOR |
""复归 |
T5 |
15A 250VAC |
T5R |
""复归 |
| 2.接点 |
11 |
单机单投 ON-OFF |
12 |
单机双投 ON-ON |
13 |
单机双投(中间OFF单边复归) ON-OFF-ON |
131 |
单机双投(中间OFF单边复归) ON-OFF-ON |
21 |
双机单投 ON-OFF |
22 |
双机双投 ON-ON |
23 |
双机双投(中间OFF ) ON-OFF-ON |
231 |
双机双投(中间 OFF单边复归)
ON-OFF-ON |

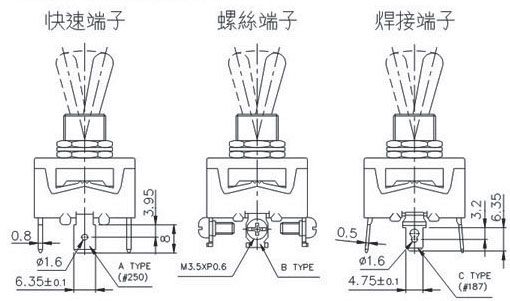

| 3.接点图 |
|
| 快速端子（＃250） |
| 螺丝端子 |
| 焊接端子（＃187） |
|
|

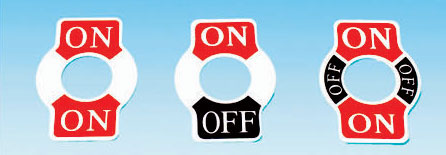

| ·摇头开关拨动开关铭牌 |
TO-P1 TO-P2 TO-P3
|
| ·摇头开关拨动开关额定值 |
| 负载 |
型式 |
AC负载 |
DC负载 |
| 电阻性负载 |
TO |
10A 250V 15A 125V |
0.4A 250V 0.8A 125V |
T5 |
15A 250V 20A 125V |
0.5A 250V 0.9A 125V |
| 电感性负载 |
TO |
10A 250V 15A 250V |
0.2A 250V 0.4A 125V |
T5 |
15A 250V 20A 125V |
0.3A 250V 0.5A 125V
15A 30V |
| 灯泡负载 |
TO |
300W 100V 500W 200V |
------------- |
T5 |
400W 125V 800W 250V |
7A 30V |
| 马达负载 |
TO |
200W 125V 300W 250V |
------------- |
T5 |
400W 125V (1Phase) |
TO |
550w 250V (3Phase) |
T5 |
750w 250v (3Phase) |
|
·摇头开关拨动开关特性
| 接触电阻 |
15mΩ以下(初期值) |
| 绝缘电阻 |
100mΩ以上(在 500VDC下) |
| 耐电压 |
2,000VAC,50/60Hz 持续一分钟 |
| 振动 |
10 至 55Hz 1.5mm 双振幅 |
| 周围温度 |
-25°~ +80°C |
| 湿度 |
85%RH 以下 |
| 使用寿命 |
机械:500,000 次以上
电气:100,000 次以上 |
|
·端子类型及防水帽 |
  |
摇头开关拨动开关
