接近开关 TP-RL

　接近开关

◆方型接近开关(TP-S) ◆圆型接近开关(TP-R) ＞圆型接近开关(TP-RL)

·TP-R TP-RL　外观尺寸(mm)

·输出回路图

　　当负载为电晶体回路时以虚线部分表示。

·近接开关之一般特性

　.修正系数

.电镀之影响（参考值）

　非铁金属感应距离修正参考图表。

舆未电镀物之检出距离之%。

基本材质	铁	青铜
电镀之种类	铁	青铜
未电镀	100	100
锌 5 至 15μ	90 至 120	95 至105 95 至105 95 至105 95 至105
镉 5 至15μ	100 至110	95 至105
银5 至 15μ	60 至 90	95 至 105
铜10 至 15μ	70 至 95	95 至 105
铜 5 至 15μ	-----	95 至 105
铜 (5 　至10μ)+镍　(10 至　20μ)	75 至 95	------
铜 (5 至10μ)+　镍(10μ) 　+铬(0.3μ)	75 至 95	------

　.反应频率

　“反应频率”系指当每一可检出物体移向近接开关时，此一开关每秒内可反应之输出频率。

　

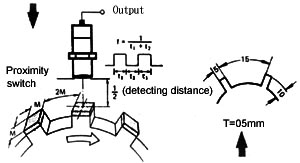

　测定方法如下图所示。

　.齿状金属希望能高速检出时，则可检出物体之大小需较标准可检出物体为大，并且在二齿之间保存

　一点足够间隔，如上图所示之齿状结构。如果此一齿状结构之齿面宽度减少，齿底长度变狭，而将其

　小型化，则反应频率将会降低。
