■轨道式端子盘

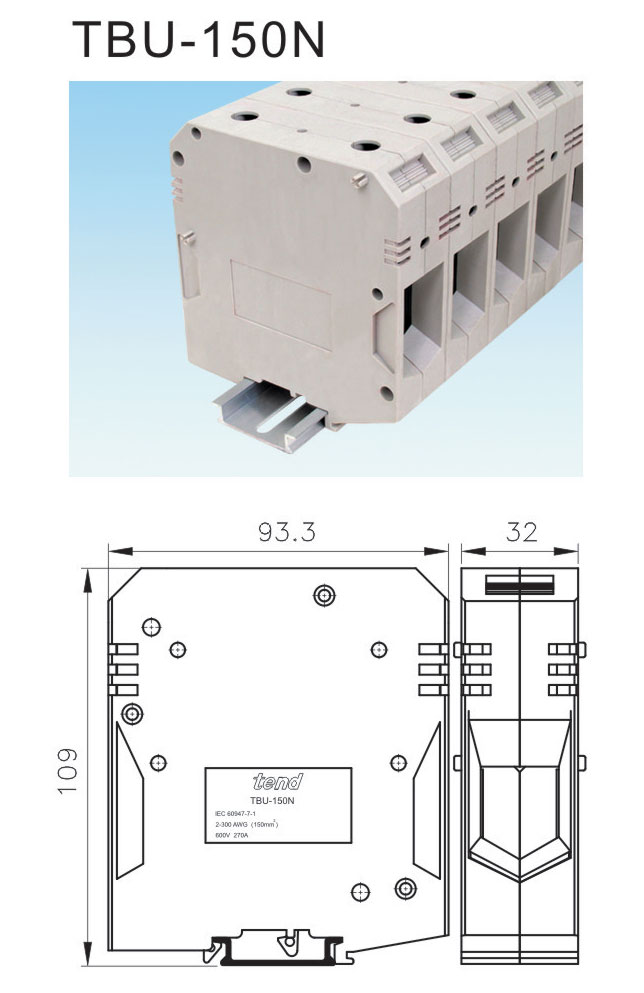

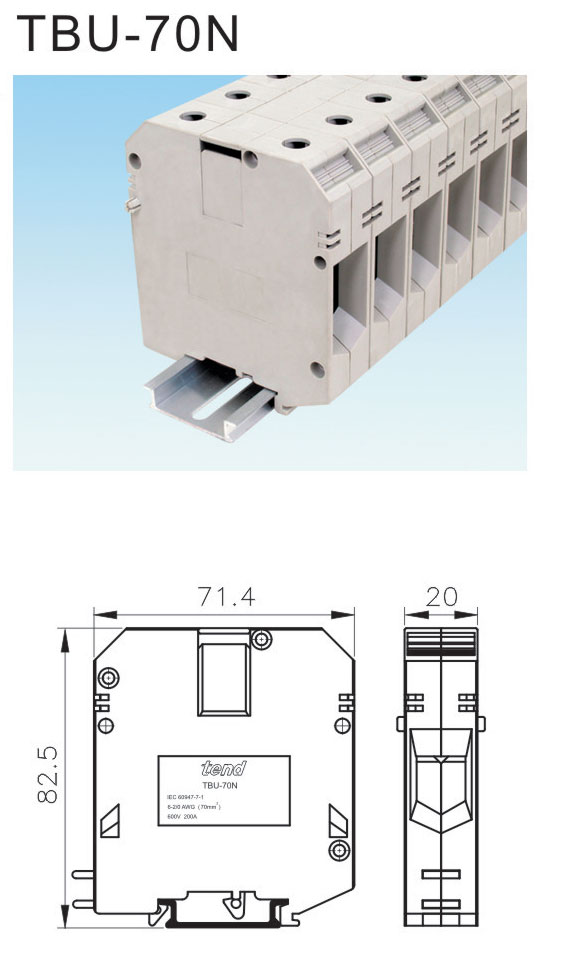

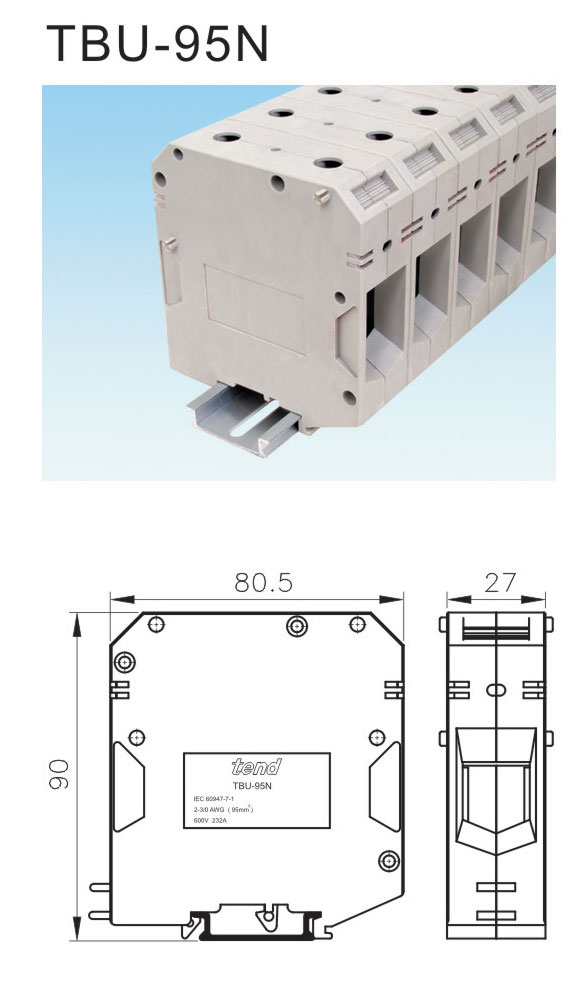

■外形尺寸

TBU-70N	TBU-95N	TBU-150N

■特征

●TBU系列的端子盘可配在TBR-N及TBU-N两种导轨上。
●采用框式压线，材料为经淬火硬化并经镀锌纯化的优质钢板。
●可搭配适合的短路片及标示牌,产品的设计符合IEC60947-7-1等国际标准。

规格	IEC	IEC	IEC
额定电流	200A	232A	269A
额定电压	1000V	1000V	1000V
电线截面积	70mm²	95mm²	150mm²
单芯线	6-2/0AWG	2-3/0AWG	2-300AWG
多芯线	6-2/0AWG	2-3/0AWG	2-300AWG
耐电压	5KV	5KV	5KV
扭力	50kgf.cm	90kgf.cm	165kgf.cm
螺丝	M6	M8	M10
剥线长度	25~30mm	30~35mm	35~40mm

配件	外观	型号	包装数
标示牌		TBU50N-A	50
挡片		TBU35N-F	10
侧盖		——	——
通用导轨		TBR-N(铝)/TBR-S(钢)	1M/条
		TBU-N(铝)/TBU-S(钢)	1M/条

配件	外观	型号	包装数
标示牌		TBU50N-A	50
挡片		TBU35N-F	10
侧盖		——	——
通用导轨		TBR-N(铝)/TBR-S(钢)	1M/条
		TBU-N(铝)/TBU-S(钢)	1M/条

配件	外观	型号	包装数
标示牌		TBU50N-A	50
挡片		TBU35N-F	10
侧盖		——	——
通用导轨		TBR-N(铝)/TBR-S(钢)	1M/条
		TBU-N(铝)/TBU-S(钢)	1M/条
