■轨道式端子盘
■外形尺寸

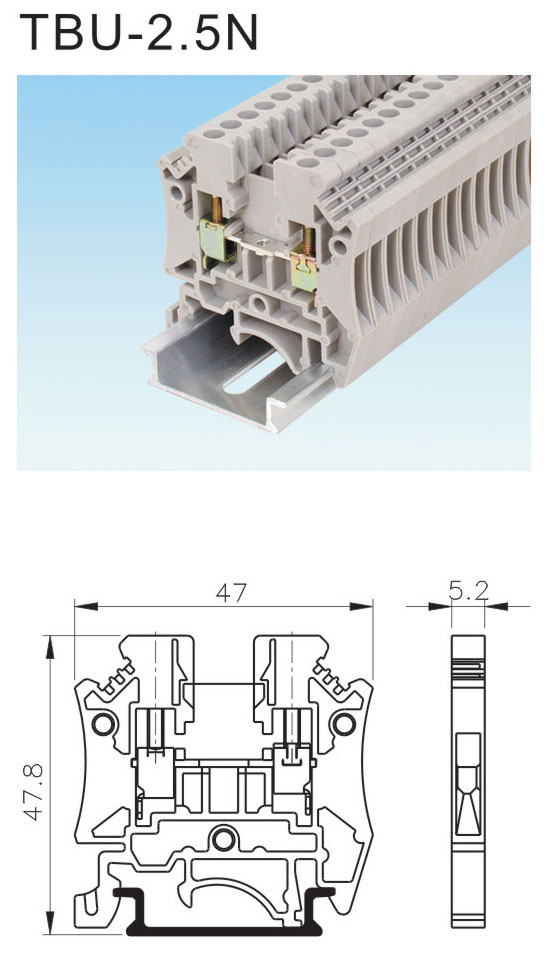

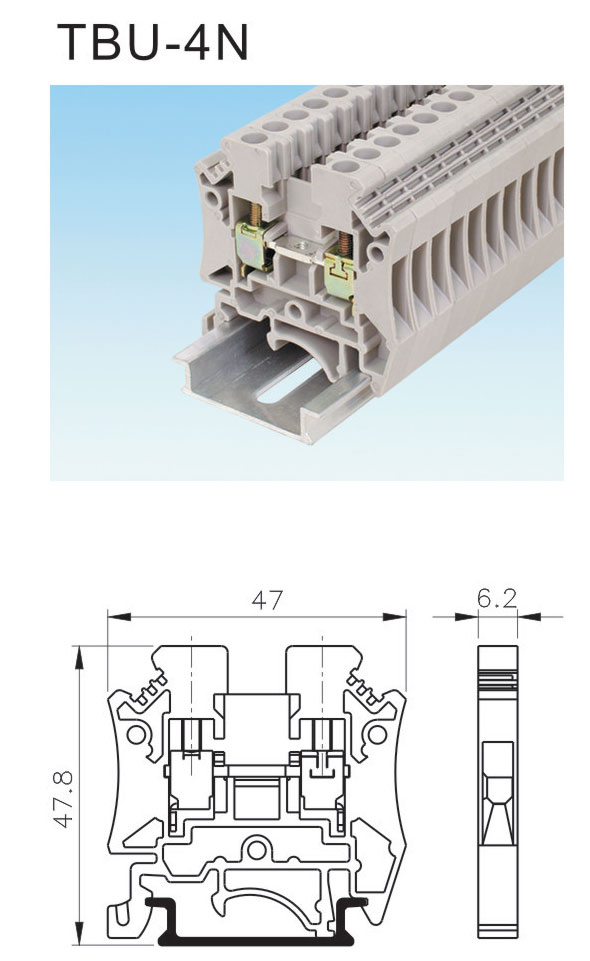

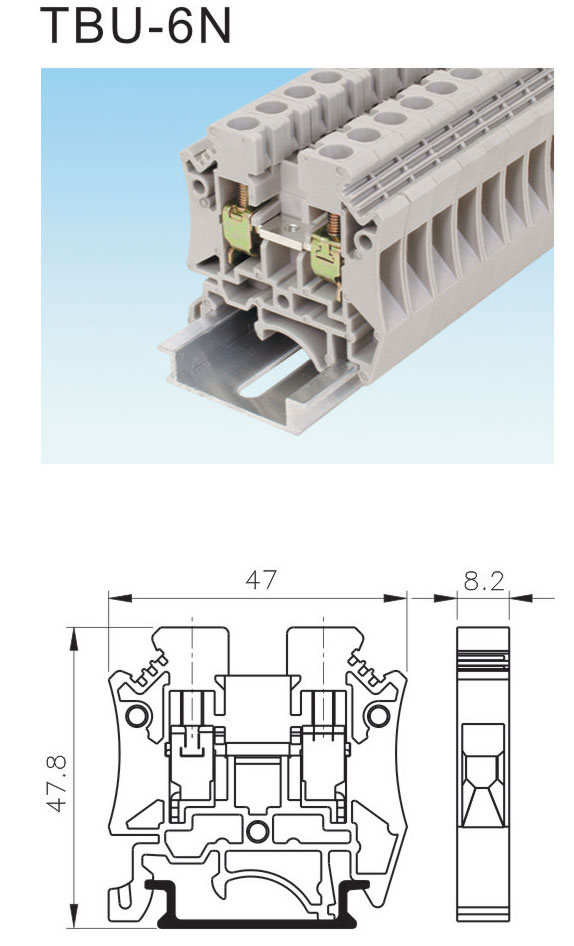

TBU-2.5N TBU-4N TBU-6N
点击查看TBU-2.5N尺寸图 点击查看TBU-4N尺寸图 点击查看TBU-6N尺寸图
■特征
●TBU系列的端子盘可配在TBR-N及TBU-N两种导轨上。
●采用框式压线，材料为经淬火硬化并经镀锌纯化的优质钢板。
●可搭配适合的短路片及标示牌,产品的设计符合IEC60947-7-1等国际标准。
规格 IEC IEC IEC
额定电流 24A 32A 41A
额定电压 800V 800V 800V
电线截面积 2.5mm2 4mm2 6mm2
单芯线 22-12AWG 22-10AWG 20-8AWG
多芯线 22-12AWG 22-10AWG 20-8AWG
耐电压 5KV 5KV 5KV
扭力 4kgf.cm 6kgf.cm 10kgf.cm
螺丝 M2.6 M3 M3.5
剥线长度 10~12mm 10~12mm 10~12mm
配件  外观 型号 包装数
标示牌 TBU2.5N-A 100
挡片 TBU2.5N-F 10
侧盖 TBU2.5N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU2.5N-CU2     2P 50
  TBU2.5N-CU3     3P 50
  TBU2.5N-CU4     4P 50
  TBU2.5N-CU10   10P 20
侧连接片 TBU2.5N-CS2     2P 50
  TBU2.5N-CS3     3P 50
  TBU2.5N-CS4     4P 50
  TBU2.5N-CS10   10P 20
配件  外观 型号 包装数
标示牌 TBU4N-A 100
挡片 TBU2.5N-F 10
侧盖 TBU2.5N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU4N-CU2     2P 50
  TBU4N-CU3     3P 50
  TBU4N-CU4     4P 50
  TBU4N-CU10   10P 20
侧连接片 TBU4N-CS2     2P 50
  TBU4N-CS3     3P 50
  TBU4N-CS4     4P 50
  TBU4N-CS10   10P 20
配件  外观 型号 包装数
标示牌 TBU6N-A 100
挡片 TBU2.5N-F 10
侧盖 TBU2.5N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU6N-CU2     2P 50
  TBU6N-CU3     3P 50
  TBU6N-CU4     4P 50
  TBU6N-CU10   10P 20
侧连接片 TBU6N-CS2     2P 50
  TBU6N-CS3     3P 50
  TBU6N-CS4     4P 50
  TBU6N-CS10   10P 20
