·开关标准接点座
·开关盒照光式接点座

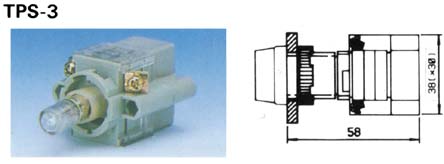

·开关盒指示灯电源座

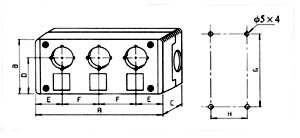

·开关盒外观舆尺寸 T2:Φ22mm T3Φ30mm
·T2:Φ22 T3:Φ30
型式
A
B
C
D
E
F
G
H
T2-B1
T3-B1
82
72
63
42
41
-
63
54
T2-B2
T3-B2
127
72
63
42
41
45
108
54
T2-B3
T3-B3
172
72
63
42
41
45
153
54
T2-B4
T3-B4
217
72
63
42
41
45
198
54
T2-B5
T3-B5
262
72
63
42
41
45
243
54
本系列开关盒固定孔径为Φ22mm / Φ30mm二种，单孔开关盒有黄、灰二色，其余全为灰色，其上座部份及接点座皆为专用型式，不同于Φ22 / Φ30系列控制器材。
上座部份之装配尺寸、种类则与Φ22 / Φ30系列控制器材之型式代号后面加B，例：Φ22平头圆型按钮上座，控制器材型式为T2BFR，开关盒专用上座为T2BFR-B。
·开关盒与开关之组立
1) 将开关盒上盖与下座拆开。
2) 将接点座固定于开关盒下座，将上座固定于开关盒上盖。
3) 将开关盒之上盖与下座组合锁上即成整组。
·本系列开关盒保护构造为IP65(IEC144)
·用于开关盒止之所有照光开关，一律为直接式。
