| 本系列控制器材，上部与接点座部份可分离，除二点式按钮、及二点式照光按钮外(IP40)，全系列保护构造皆为IP65(IEC144)，可防水、防油、防尘、适用于较恶劣之环境。 |
| ·新装配孔间距 |
·尺寸说明(mm) |
 |
| 系列 |
Φ
22 |
Φ
25 |
Φ
30 |
| C |
11.1 |
12.7 |
15.2 |
| D |
22.2 |
25.5 |
30.5 |
A |
标准头部（圆形、方形） |
45min |
45min |
45min |
| 长柄选择 |
50 |
50 |
50 |
| 三点式照光按钮 |
59 |
59 |
59 |
| 附铝铭板 |
45 |
45 |
50 |
B |
标准头部（圆形、方形） |
30 |
30 |
40 |
| 长柄选择 |
45 |
45 |
50 |
| 二点式照光按钮 |
37 |
37 |
37 |
| 附铝铭板 |
31 |
31 |
40 |
|
Φ 37 大头按钮 |
38 |
38 |
40 |
|

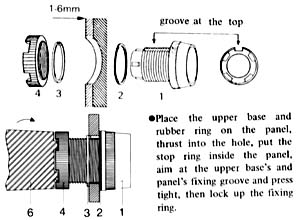

·上部装配 ·Φ30系列装配图
 |
|
1 |
2 |
3 |
4 |
5 |
6 |
上座 |
橡胶圈 |
止动环 |
固定圈 |
接点座 |
固定器 |
|
|
| 以T2-A灯泡取卸器插入灯泡，顺时针方向旋转可将灯泡固定，反时针方向旋转可将灯泡取下 |
|
|
|

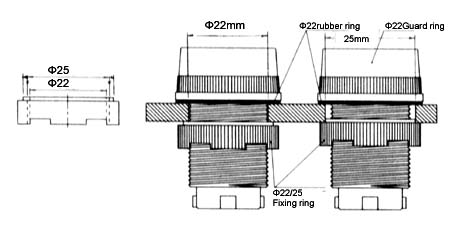

| ·Φ 22mm/Φ 25mm 系列尺寸舆构造完全相同，由一共用之固定圈固定之。 |
 |
|
指示灯按钮
