立式限动开关 TZ-5 TZ-5105 TZ-5107 TZ-5169

　限位开关

◆小型立式限动开关(TZ-8)
◆小型立式限动开关(TZ-9)
◆小型限动开关 (TZ-7)

《《返回

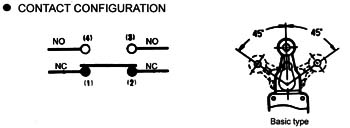

·接点型式

·超越型

　超越型限动开关因为有一较大的OT因此便利于牵动具的设定。此一型因在外观和尺寸上与基本型相同，因此二者　　可以换。

·超越型可分成-2和-2N两大系列。

　 -2系列开关的头部，可装在四个方向的任一个方向。任一侧90°动作--------可以。单侧90°动作------不可以。

　-2N系列开关的头部，仅可装在向前(forward)和向后(backward)两个方向。单侧90°和任一侧90---------都可以。

·特性

操作速度	1mm至2m/s (WLCA2型)
动作频率	机械：120次/分电气：30次/分
接点电阻	15mΩ以下(初期)
振动	100mΩ以上(在500VDC下)
耐电压	不连续端子间：1,000VAC, 50/60Hz, 持续1分钟。端子和无载电流金属零件间. 端子和接地之间：2,200VAC, 50/60Hz, 持续1分钟
温度上升	50度以下
振动	误动作耐久：10至50Hz, 1.5mm双振幅
冲击	机械耐久：约1,000m/sec2 (约100G’s) 　　误动作耐久：约300m/sec2 (约30G’s)
周围温度	动作时：-10至+80℃
湿度	最大95%RH
使用寿命	机械：15,000,000次以上电气：500,000次以上
重量	约.275g (TZ-5104)
保护构造	IEC规格：IP67
