气动脚踏开关－脚踏阀

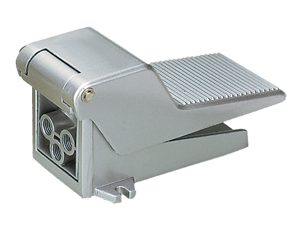

·气动脚踏开关－脚踏阀外观和尺寸
·气动脚踏开关－脚踏阀型号说明

　项次
代号
 　说明
　1.公司代号
RCFV
RC4F
　气动脚踏开关
　二位五通型气动脚踏
　2.气口型式
320
321
420
530
210
　二位三通常闭型
　二位三通常开型
　二位四通
　三位五通
　单头双位置
　3.接管口径
8A
 　RC1/4

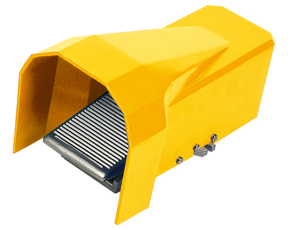

　4.护 盖
G
 　G:带护盖，空白：无护盖
　5.操作方式
L
空白
　保持
　复归

·气动脚踏开关特点
　1.体积小，流量大，操作简便、灵活。
　2.有保持、复归操作方式。
　3.三位五通脚踏阀有三个档位控制气流（一个中封状态，两个通气状态），密封性能好，气流量大，噪音小，结构紧凑，外形美观！

·气动脚踏开关流量表
输入压力（Mpa）
输出压力（Mpa）
输入压力（M3/h）
0.8
0.7
29
0.7
0.6
27
0.6

0.5
24
0.5
0.4
22
0.4
0.3
19.5
0.3
0.2
16.7
0.2
0.1
14.2

·气动脚踏开关特性
　型号
RCFV-320
RCFV-321
RCFV-420
RCFV-530
RC4F-210
　接管口径

RC1/4 英内螺纹,牙形角55°,螺纹锥度1:16,牙数19,基准直径13.157；小径11.445；螺距1.337
　气口数
3
3
4
5
5
　位置数
2
2
2
3
2
　工作介质
经过滤的压缩空气
　环境温度
5-60℃
　保证耐压
1.0Mpa（10kgf/cm2）
　工作压力
0.2-0.7Mpa（2-7kgf/cm2）
　有效截面积
8mm2
