蜂鸣型多层警示灯ST56WML/ST56WMLF
◆ST56WB/ST56WBF
◆ST56WL/ST56WLF		 ◆ST56WMB/ST56WMBF
＞ST56WML/ST56WMLF		 ◆ST80WB/ST80WBF
◆ST80WL/ST80WLF		 ◆ST80WMB/ST80WMBF
◆ST80WML/ST80WMLF

ST56WML 内装信号音多层式信号指示灯 LENS直径56mm, SPEAKER 85dB


自立安装型
同时传递多个视觉和听觉信号


ST56WML
LED 长亮型

ST56WMBL
LED 长亮/闪亮型

外径 56mm 灯泡多层指示灯，产品内装扬声器，自立安装型产品
同时传递多个视觉和听觉信号
散光面积大，易于在远距离时传递声光信号
接插型的构造，每一节颜色更换及维修更加容易
标准颜色排列
1段 : 红-R
2段 : 红-R 绿-G
3段 : 红-R 黄-A 绿-G
4段 : 红-R 黄-A 绿-G 蓝-B
5段 : 红-R 黄-A 绿-G 蓝-B 白-W
材料 : 灯罩-AS, 灯座-ABS, Pole-铝合金
音量 : Max. 85dB/1m
闪亮数(闪亮时) : 60-80/Min.
保护等级 : IP23

ST56WML - 3 - WA - 220 - RAG
型号
段数
音色
电压
颜色
ST56WML
ST56WMLF
1-1段
2-2段
3-3段
4-4段
5-5段
WS(警告音)
WM(音乐音)
WA(警报音)
WV(声音信号)
12-DC12V
24-DC24V
110-AC110V
220-AC220V
红-R
黄-A
绿-G
蓝-B
白-W

※
 颜色调换可由使用者来指定


型号
段数
内装音
电压
电流
重量
 颜色

ST56WL
长亮型

ST56WLF
长亮/闪亮型
1
 WS -警告音 5音

WM -音乐音 5音

WA -警报音  5音

WV -声音信号 3频道
AC/DC12V
0.076A
0.36Kg
红-R
AC/DC24V
0.072A
0.36Kg
AC110V
0.044A
 0.53Kg
AC220V
0.022A
 0.53Kg
2
AC/DC12V
0.152A
 0.45Kg
红-R
绿-G
AC/DC24V
0.144A
 0.45Kg
AC110V
0.048A
 0.62Kg
AC220V
0.024A
 0.62Kg
3
AC/DC12V
0.228A
 0.53Kg
红-R
黄-A
绿-G
AC/DC24V
0.216A
 0.53Kg
AC110V
0.052A
 0.70Kg
AC220V
0.026A
 0.70Kg
4
AC/DC12V
0.304A
 0.62Kg
红-R
黄-A
绿-G
蓝-B
AC/DC24V
0.288A
 0.62Kg
AC110V
0.056A
 0.79Kg
AC220V
0.028A
 0.79Kg
5
AC/DC12V
0.380A
 0.70Kg
红-R
黄-A
绿-G
蓝-B
白-W
AC/DC24V
0.360A
 0.70Kg
AC110V
0.060A
 0.87Kg
AC220V
0.030A
 0.87Kg

信号线 电流及接点用量 (标准1段 )

电压
AC/DC 12V
AC/DC 24V
AC 110V
 AC 220V
信号线电流
0.076A
0.076A
0.044A
0.022A
蜂鸣器线电流 0.025A



种类 内装音 频道 音色 试听 音量
WS
 警告音 5 音
ch1
ch2
ch3
ch4
ch5
火災音
紧急音
急救音
断续音
连续音
85dB
WM 音乐 5 音
ch1
ch2
ch3
ch4
ch5
快乐的我的家
为 Elise
布谷鸟的华尔兹
Piano Sonata
土耳其进行曲
85dB
WA 警报5 音
ch1
ch2
ch3
ch4
ch5
电铃音
叮咚音
电话铃音
快速断续音PIPIPI
Tripping Bead Sound
83dB
WV 声音信号 3 频道
ch1
ch2
ch3
定做产品
(录音型产品)		   80dB














长亮型 : ST56WML AC/DC


长亮/闪亮型: ST56WMLF AC/DC

电源线
电源线规格 :UL1015-NO.16(1.25sq x 2c) 400mm
AC 产品 : 不管极性可以连接
DC产品 : 电源线 外接型， 白色线是+接线，黑色线是-接线

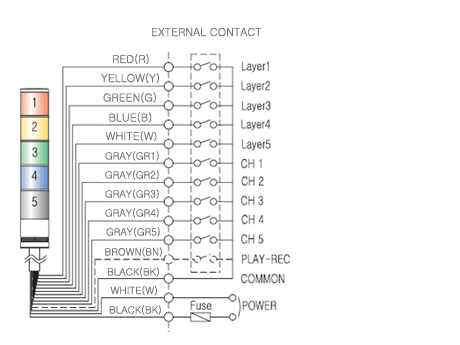

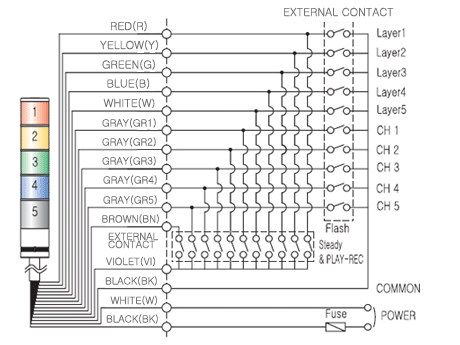

信号线
信号线规格 : UL1015-NO.22(0.3sq) 400mm

※
 标准产品音色信号线可以外接
  把信号线连接在外部接点，请选择需要的音色
