蜂鸣型多层警示灯ST80WL/ST80WLF

ST56WB/ST56WBF
ST56WL/ST56WLF
ST56WMB/ST56WMBF
ST56WML/ST56WMLF
ST80WB/ST80WBF
>ST80WL/ST80WLF
ST80WMB/ST80WMBF
ST80WML/ST80WMLF

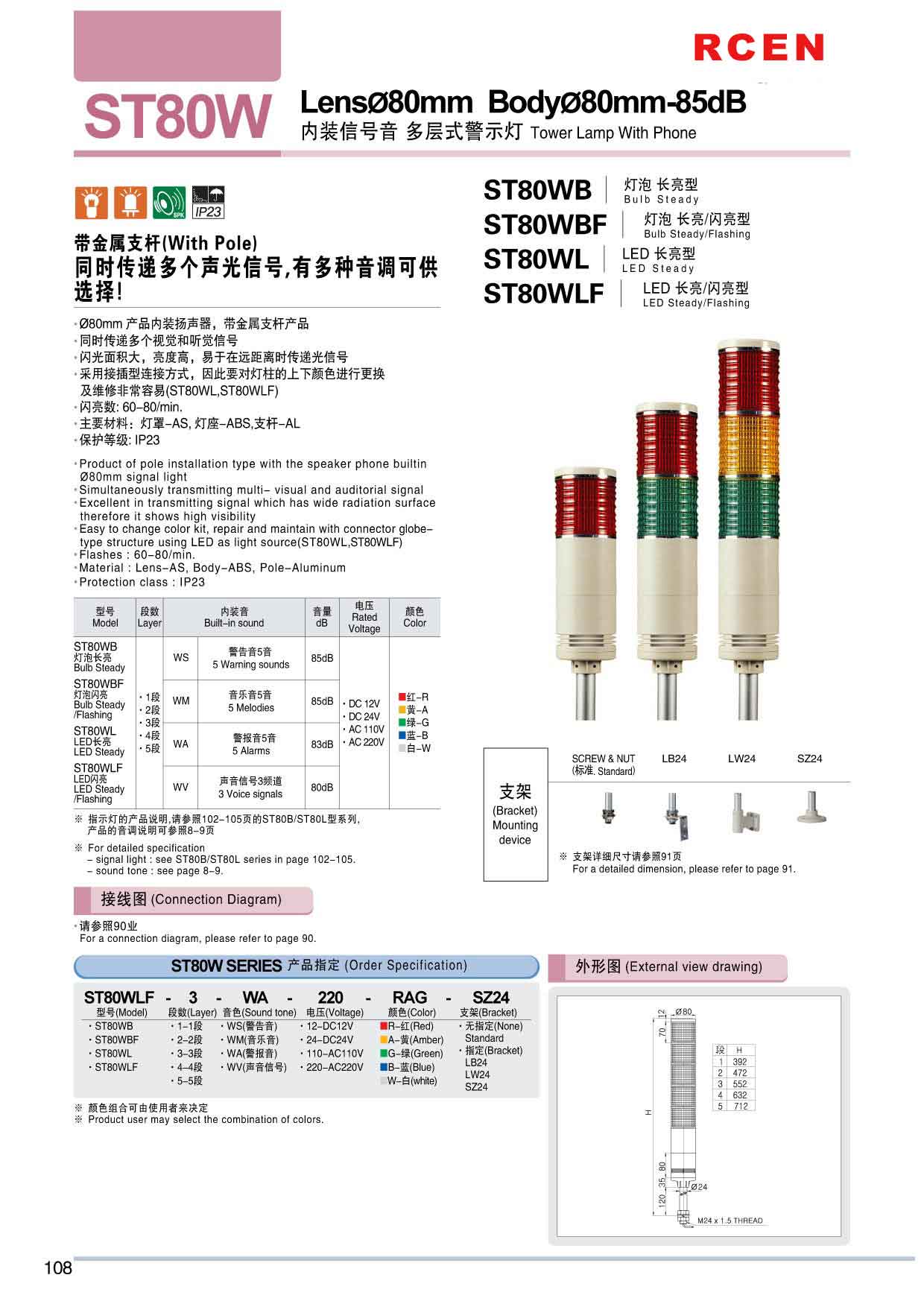

ST80WL 内装信号音多层式信号指示灯 LENS 直径80mm, SPEAKER 85dB


带金属枝干(With POLE)
同时传递多个视觉和听觉信号


ST80WL
LED长亮型

ST80WLF
LED 长亮/闪亮型

外径 80mm灯泡多层式指示灯,产品内装扬声器,带金属枝干的大型产品
同时传递多个视觉和听觉信号
散光面积大,易于在远距离时传递声光信号
接插型的构造,每一节颜色更换及维修更加容易
标准颜色排列
1段 : 红-R
2段 : 红-R 绿-G
3段 : 红-R 黄-A 绿-G
4段 : 红-R 黄-A 绿-G 蓝-B
5段 : 红-R 黄-A 绿-G 蓝-B 白-W
材料 : 灯罩-AS, 灯座-ABS, Pole-铝合金
音量 : Max. 85dB/1m
闪亮数(闪亮时) : 60-80/Min.
保护等级 : IP23
支架

SCREW & NUT LB24 LW24 SZ24 SL24


ST80WL - 3 - WA - 220 - RAG - SZ24
型号
段数
音色
电压
颜色
支架
ST80WL
ST80WLF
1-1段
2-2段
3-3段
4-4段
5-5段
WS(警告音)
WM(音乐音)
WA(警报音)
WV(声音信号)
12-DC12V
24-DC24V
110-AC110V
220-AC220V
红-R
黄-A
路-G
蓝-B
白-W
无指定(None)

P指定(Bracket)
  LB24
LW24
SZ24
SL24


型号
段数
内装音
电压
电流
重量
颜色

ST80WL
长亮型

ST80WLF
长亮/闪亮型

1
WS -警告音 5音

WM -音乐音 5音

WA -警报音 5音

WV -声音信号 3频道
AC/DC12V
0.110A
0.73Kg
红-R
AC/DC24V
0.072A
0.73Kg
AC110V
0.080A
0.98Kg
AC220V
0.040A
0.98Kg
2
AC/DC12V
0.220A
0.97Kg
红-R
绿-G
AC/DC24V
0.144A
0.97Kg
AC110V
0.086A
1.22Kg
AC220V
0.043A
1.22Kg
3
AC/DC12V
0.330A
1.21Kg
红-R
黄-A
绿-G
AC/DC24V
0.288A
1.21Kg
AC110V
0.092A
1.46Kg
AC220V
0.046A
1.46Kg
4
AC/DC12V
0.440A
1.45Kg
红-R
黄-A
绿-G
蓝-B
AC/DC24V
0.432A
1.45Kg
AC110V
0.098A
1.70Kg
AC220V
0.049A
1.70Kg
5
AC/DC12V
0.550A
1.69Kg
红-R
黄-A
绿-G
蓝-B
白-W
AC/DC24V
0.576A
1.69Kg
AC110V
0.104A
1.94Kg
AC220V
0.052A
1.94Kg

信号线 电流及接点用量 (标准1段 )

电压
AC/DC 12V
AC/DC 24V
AC 110V
AC 220V
信号线 电流
0.110A
0.110A
0.080A
0.040A
蜂鸣器线 电流 0.025A



种类 内装音 频道 音色 试听 音量
WS
警告音 5 音
ch1
ch2
ch3
ch4
ch5
火災音
紧急音
急救音
断续音
连续音
85dB
WM 音乐 5 音
ch1
ch2
ch3
ch4
ch5
快乐的我的家
为 Elise
布谷鸟的华尔兹
Piano Sonata
土耳其进行曲
85dB
WA 警报5 音
ch1
ch2
ch3
ch4
ch5
电铃音
叮咚音
电话铃音
快速断续音PIPIPI
Tripping Bead Sound
83dB
WV 声音信号 3 频道
ch1
ch2
ch3
定做产品
(录音型产品)
  80dB














长亮型 : ST80WL AC/DC


长亮/闪亮型: ST80WLF AC/DC

电源线
电源线规格 :UL1015-NO.16(1.25sq x 2c) 400mm
AC 产品 : 不管极性可以连接
DC产品 : 电源线 外接型, 白色线是+接线,黑色线是-接线


信号线
信号线规格 : UL1015-NO.22(0.3sq) 400mm

标准产品音色信号线可以外接
  把信号线连接在外部接点,请选择需要的音色
