■轨道式接地端子盘

■外形尺寸
TBE-16N TBE-35N TBE-50N
点击查看TBE-16N尺寸图 点击查看TBE-35N尺寸图 点击查看TBE-50N尺寸图
■特征
●TBE系列的端子盘可配在TBR-N及TBU-N两种导轨上。
●采用框式压线，材料为经淬火硬化并经镀锌纯化的优质钢板。
●可搭配适合的短路片及标示牌,产品的设计符合IEC60947-7-2等国际标准。
型号 TBE-16N TBE-35N TBE-50N
规格 IEC IEC IEC
额定电流 76A 125A 150A
电线截面积 16mm2 35mm2 50mm2
单芯线 14-6AWG 12-2AWG 6-1/0AWG
多芯线 14-6AWG 12-2AWG 6-1/0AWG
耐电压 5KV 5KV 5KV
扭力 30kgf.cm 50kgf.cm 50kgf.cm
螺丝 M5 M6 M6
剥线长度 10~12mm 15~20mm 25~30mm

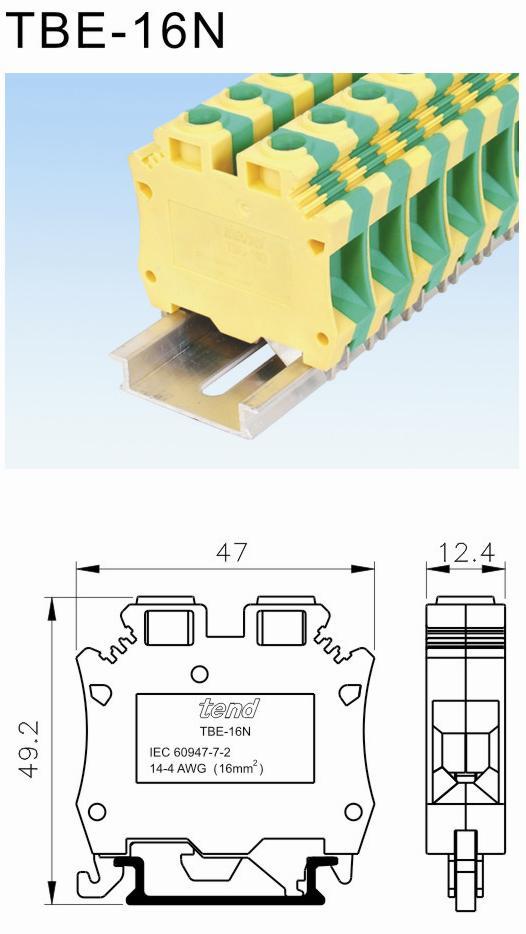

TBE-16N
配件  外观 型号 包装数
标示牌 TBU10N-A 100
挡片 TBU2.5N-F 10
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条

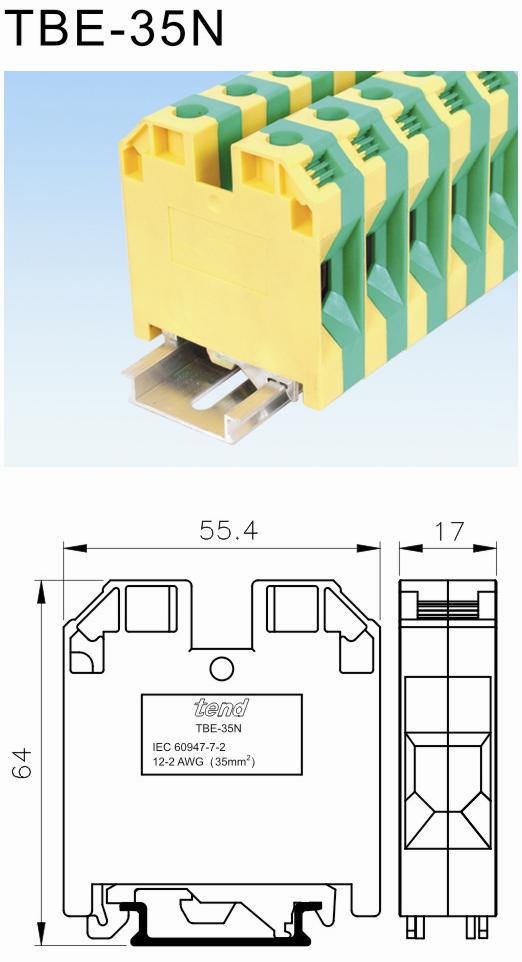

TBE-35N
配件  外观 型号 包装数
标示牌 TBU10N-A 100
挡片 TBU35N-F 10
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条

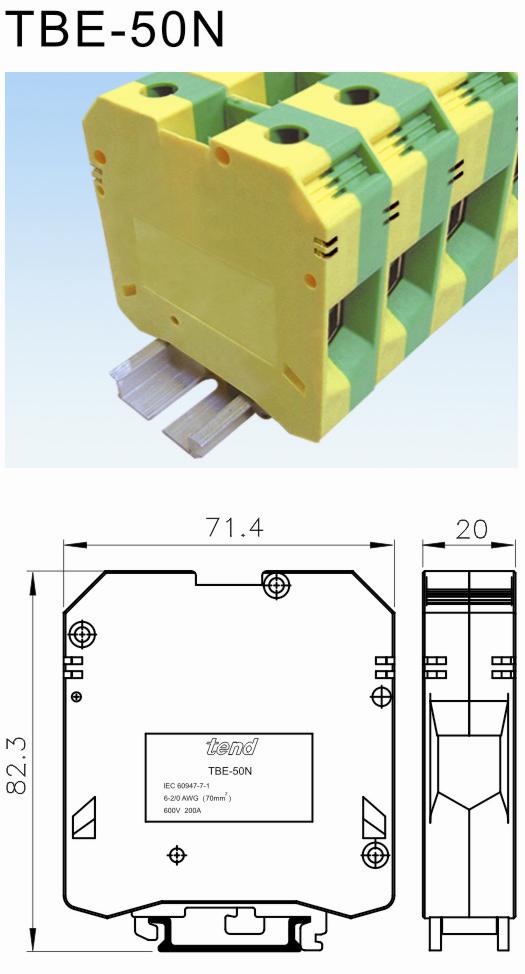

TBE-50N
配件  外观 型号 包装数
标示牌 TBU50N-A 50
挡片 TBU35N-F 10
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
