| ST56EL-APLS 直径56mm 电力线控制LED多层指示灯 直立型内装信号音 |
| |
|
不需要另外的控制电源线，利用电源线可以控制的电力线控制型多层指示灯。 |
|
| |
 |
|
| |
 |

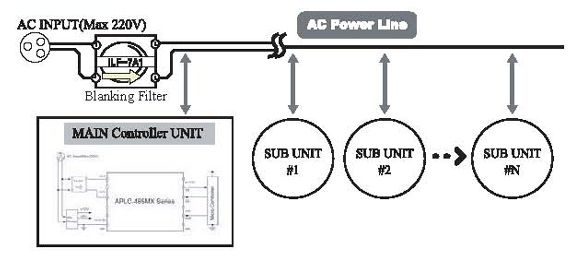

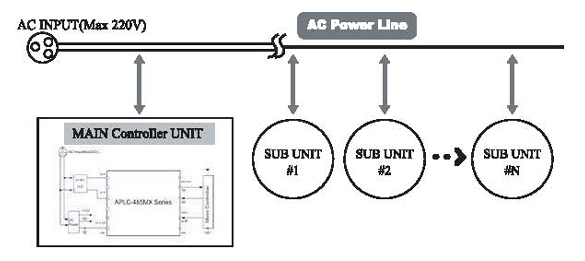

利用电源线沟通方式利用常用电源网，可以接收到信号和传达信号的利用通讯模式的多层指示灯。 |
|
|
|
50m以内近距离不需要另外的信号线，利用电源线就可以控制多层指示灯。 |
|
|
|

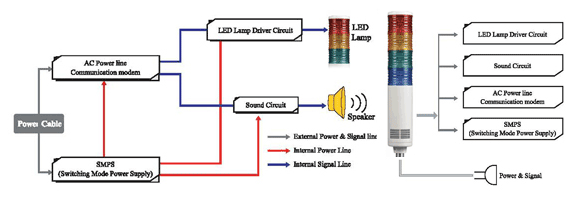

利用另外的调制器，挑选指定的多层指示灯通过RS485通讯方式把信号传达到多层指示灯控制器上，多层指示灯控制器接到此信号传达到LED装置和音响线路上发出信号。 |
|
|
|
最多可以挑选5种(5层)的LED信号光和可以按照合理的用途挑选信号音。 |
|
|
|
信号音的种类：警告银，音乐音，提醒音各4种，录音信号音(85dB/1m)
音乐音，提醒音提供8种明亮的信号音，信号音的种类可以按照指定的音定做。 |
|
|
|

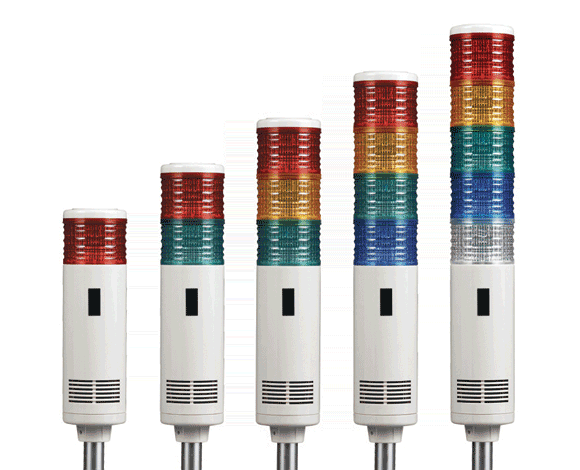

标准颜色排列 |
|
1层 :  红-R |
|
2层 : 红-R  绿-G |
|
3层 : 红-R  黄-A 绿-G |
|
4层 : 红-R 黄-A 绿-G  蓝-B |
|
5层 : 红-R 黄-A 绿-G 蓝-B  透明-W |
|
|
|
闪亮次数(闪亮动作时) : 60-80/Min. |
|
|
|
材质 : 灯罩-AS, 底座-ABS, 标杆-铝管 |
|
|
|
音量 : Max. 85dB/1m |
|
|
|
防护等级 : IP23 |
|
|
|
固定架 |
| |
| SCREW & NUT |
LB18 |
LW18 |
SZ18 |
SL18 |
|
 |
 |
 |
 |
 |
|
| |
* 固定架的型号参考本公司的网站上的技术资料或综合样本上的第P91页。 |
| |
|
|
|
| |
|
| ST56EL |
- |
APLS |
- |
4 |
- |
WS |
- |
RAG |
- |
SZ18 |
| 型号 |
|
内装信号音 |
|
层数 |
|
信号音种类 |
|
颜色 |
|
固定架 |
|
|
|
APLS |
|
|
|
|
|
WS(警告音) |
|
WM(音乐音) |
|
WA(提醒音) |
|
WV(录音音) |
|
|
|
|
|
|
|
| |
|
|
|
|
 |
| |
| 型号 |
项目 |
详细参数 |
ST56EL-APLS
内装喇叭型 |
多层指示灯 |
|
层数 : 1~5 |
|
电压 : DC12V |
|
电流 : 0.27A |
|
颜色 : 红-R 黄-A 绿-G 蓝-B 透明-W |
|
| 蜂鸣器 |
|
额定蜂鸣器 : 1W |
|
电压/电流 : 12V/85mA |
|
音量 : 85dB/1m |
|
芯片, 音箱及喇叭形式的信号音发出装置 |
|
| 信号 |
|
电力线通讯用调制器 (RS485 P to P) |
|
| 电缆 |
|
电源和信号 |
|
AC220V 2m, 2W, 0.70mm方 电缆线 |
|
| 电源供应方式 |
|
AC-DC 转换 SMPS, Fly Back Type |
| |
输入 : AC 85V~265V/240mA |
| |
输出 : DC12V/600mA, Max. 700mA |
| |
供应 : LED灯电源, 压电蜂鸣器电源, 电力线通讯用调制器电源,电源控制器 |
|
DC – DC 转换 : 线性快慢针 |
| |
输入 : DC12V, Output : DC5V/500mA |
| |
供应 : 电力线通讯用调制器电源, 电源控制器, 放大器电源 |
|
|
| |
| |
 |
| |
| 种类 |
内装音 |
频道 |
音色 |
试听 |
音量 |
WS
|
警告音 5 音 |
|
|
|
85dB |
| WM |
音乐 5 音 |
|
| 快乐的我的家 |
| 为 Elise |
| 布谷鸟的华尔兹 |
| Piano Sonata |
| 土耳其进行曲 |
|
|
85dB |
| WA |
警报5 音 |
|
| 电铃音 |
| 叮咚音 |
| 电话铃音 |
| 快速断续音PIPIPI |
| Tripping Bead Sound |
|
|
83dB |
| WV |
声音信号 3 频道 |
|
定做产品
(录音型产品) |
|
80dB |
|
| |
| |
|
| |
| |
|
|
|
|
|
电源线控制型多层警示灯ST56EL-APLS
