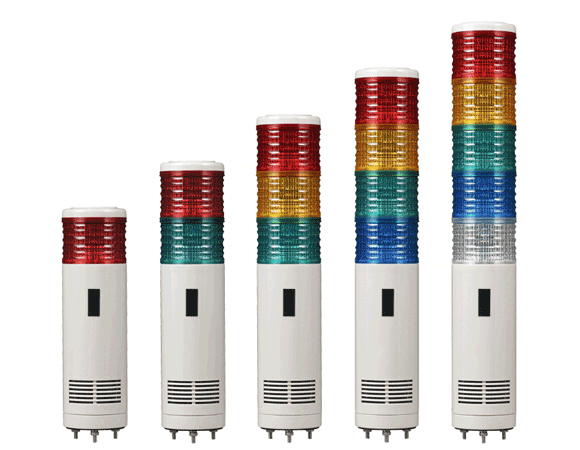

| ST56MEL-DVNB 直径56mm DeviceNet LED多层指示灯 直立型内装蜂鸣器型 |
| |
|
以2根电源线, 2根信号线构成可以并列使用的DeviceNet LED 多层指示灯
|
|
| |
 |
|
| |
|
|
| |
| 型号 |
|
内装蜂鸣器型 |
|
层数 |
|
颜色 |
|
|
 |
DVNB |
|
|
|
|
|
|
|
| |
| ※ |
各层的灯罩颜色使用者可以按照要求任意排列。 |
|
|
| ※ |
连续蜂鸣器音或2音蜂鸣器音产品可以定做。 |
| |
|
|
| |
|
|
 |
| |
| 型号 |
项目 |
详细参数 |
ST56MEL-DVNB
内装蜂鸣器型 |
多层指示灯 |
|
层数 : 1~5 |
|
电压 : DC24V |
|
电流 : 0.18A |
|
颜色 :  红-R  黄-A  绿-G  蓝-B  透明-W |
|
| 蜂鸣器 |
|
电压/电流 : 24V/20mA |
|
音量 : 90dB/1m |
|
| 信号 |
|
ISO 11898 标准规格, ISO 7 Layers Protocol 通讯方式 |
|
数据信号处理方式 : ISO 1Layer(Physical) |
|
数据发送方式 : CAN Protocol, ISO 2 Layers(Data Linker) |
|
数据处理及应用 : DeviceNet Protocol, ISO 7 Layers(Application) |
|
| 电缆 |
|
信号 : V+(Red), CANL(Blue), CANH(White), GND(Black), Shield构成 |
|
电源 : DeviceNet Master Card的输出及中央 Power Supply里供应 |
|
不需要另外供应电源 |
|

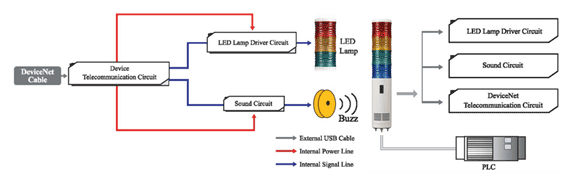

| 电源供应方式 |
|
DeviceNet 主卡输出及另外的中央电源供应装置 DC24V |
| |
供应 : LED灯电源, Piezo Buzzer Power |
|
DC-DC Buck 转换 Type |
| |
输入 : DC24V, 输出 : DC5V/1000mA |
| |
供应 : DeviceNet 控制器电源 |
|
|
| |
|
|
|
区域网多层警示灯ST56MEL-DVNB
