| ST56MEL-USBB 直径56mm USB LED多层指示灯 直立型内装信号音 |
| |
|
不需要另外的电源装置，连接到PC的USB接口可以使用的USB LED多层指示灯 |
|
| |
 |
|
| |
 |

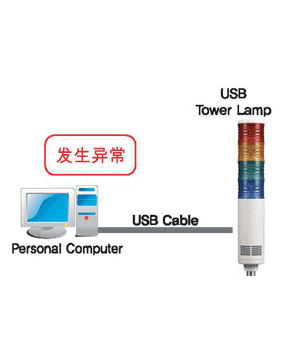

以USB通讯控制，与PC可以交流信息的模式，连接到PC的USB接口上，通过电脑的应用程序控制的LED多层指示灯。 |
|
|
|
USB连接线以VCC, D-, D+, GND, Shield构成。 |
|
|
|
不需要供应另外的电源，可以供应DC5V/500mA的设备电源。 |
|
|
|
支持USB 1.1以上的接口上可以使用。 |
|
|
|

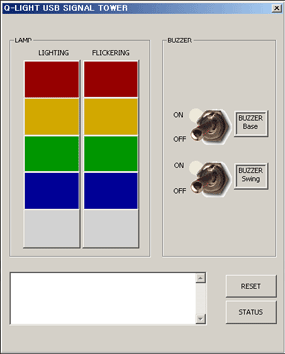

可以支持PC多种应用程序，提供MS应用开发程序库。 |
|
|
|
可以挑选蜂鸣器音及最多5种(5层)光信号。 |
|
|
|
信号音种类 : 蜂鸣器音(断续音-90dB/1m) |
|
|
|
连续音及2音蜂鸣器型产品可以定做。 |
|
|
|

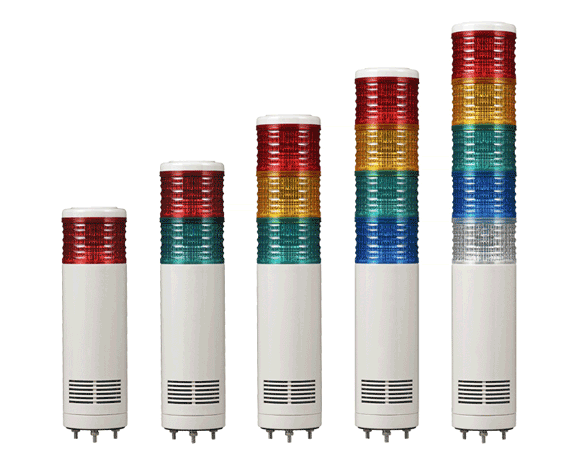

标准颜色排列 |
|
1层 :  红-R |
|
2层 : 红-R  绿-G |
|
3层 : 红-R  黄-A 绿-G |
|
4层 : 红-R 黄-A 绿-G  蓝-B |
|
5层 : 红-R 黄-A 绿-G 蓝-B  透明-W |
|
|
|
闪亮次数(闪亮工作时) : 60-80/Min. |
|
|
|
材质 : 灯罩-AS, 底座-ABS, 标杆-铝合金 |
|
|
|
音量 : Max. 90dB/1m |
|
|
|
保护等级 : IP23 |
|
|
|
固定架 |
| |
| SCREW & NUT |
LB18 |
LW18 |
SZ18 |
SL18 |
|
 |
 |
 |
 |
 |
|
| |
* 固定架的型号参考本公司的网站上的技术资料或综合样本上的第P91页。 |
| |
|
|
|
| |
|
| ST56EL |
- |
USBB |
- |
4 |
- |
RAG |
- |
SZ18 |
| 型号 |
|
内装蜂鸣器型 |
|
层数 |
|
颜色 |
|
固定架 |
|
|
|
USBB |
|
|
|
|
|
|
|
|
|
| |
| ※ |
各层的灯罩颜色使用者可以按照要求任意排列。 |
|
|
| ※ |
连续蜂鸣器音或2音蜂鸣器音产品可以定做。 |
| |
|
|
|
|
|
 |
| |
| 型号 |
项目 |
详细参数 |
ST56EL-USBB
内装蜂鸣器型 |
多层指示灯 |
|
层数 : 1~5 |
|
电压 : DC24V |
|
电流 : 0.18A |
|
颜色 : 红-R 黄-A 绿-G 蓝-B 透明-W |
|
| 蜂鸣器 |
|
电压/电流 : 24V/20mA |
|
音量 : 90dB/1m |
|
| 信号 |
|
IEEE 1394 Protocol Universal Serial Bus Type |
|
支持USB 1.1以上的接口上可以使用 |
|
| 电缆 |
|
以VCC(Red), D-(White), D+(Green), GND(Black), Shield构成 |
|
| 额定PC USB |
|
5V/500mA |
|

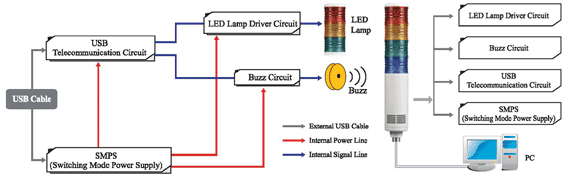

| 电源供应方式 |
|
SMPS Boost Convert (Step up) |
| |
5V → 24V(变换为多层指示灯及蜂鸣器使用电压) |
|
LED多层指示灯同时工作时3层产品可以正常工作，3层以上产品同时工作时会产生光线减弱或 Buzzer 音量降低的现象。 |
|
|
| |
|
|
|
USB连接型多层警示灯ST56MEL-USBB
