区域网多层警示灯ST56EL-DVNS

区域网多层警示灯ST56EL-DVNS

◆ST56EL-DVNB ＞ST56EL-DVNS ◆ST56MEL-DVNB ◆ST56MEL-DVNS	◆ST56EL-ETNB ◆ST56EL-ETNS ◆ST56MEL-ETNB ◆ST56MEL-ETNS	◆ST56EL-USBB ◆ST56EL-USBS ◆ST56MEL-USBB ◆ST56MEL-USBS	◆ST56EL-APLB ◆ST56EL-APLS ◆ST56MEL-APLB ◆ST56MEL-APLS
			《《返回

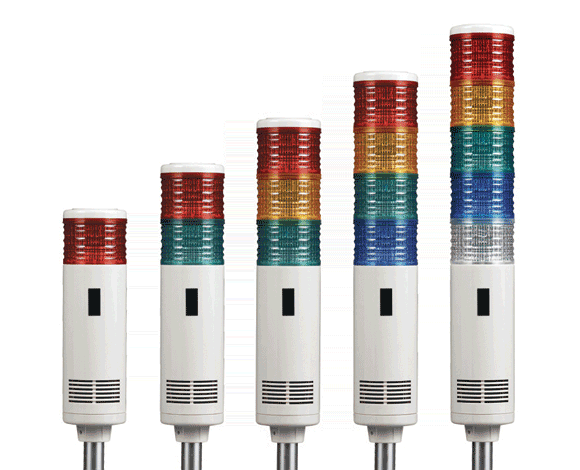

ST56EL-DVNS 直径56mm DeviceNet LED 多层指示灯 POLE 固定内装信号音型

以2根电源线, 2根信号线构成可以并列使用的DeviceNet LED 多层指示灯

区域网络之一种通讯方式，配合DeviceNet通讯用模块，适应协定(Protocol)能够工作制造的多层指示灯。

以系列通讯方式待多层指示灯工作信号传送，以2根电源线，2根信号线构成的灯头，可以继续平结使用。

不需要另外的 DeviceNet I/O卡，可以直接连接到DeviceNet Network上直接使用。

DeviceNet网络最大可以操作64个节点，其外得加个主卡。

①	MAC ID指定-装置内，利用6P选择开关可以简单的调节，可以指定(000000 ~ 111111)之中共63个ID。
②	Baud rate指定-装置内，利用2P选择开关可以简单的调节，可以指定 125[kbps], 250[kbps], 500[kbps], AUTO 的4种状态。

最多可以挑选5种(5层)的LED信号光和可以按照合理的用途挑选信号音。

信号音的种类 : 警告音, 音乐, 警报音各 4音, 声音信号(85dB/1m)
音乐, 警报音提供 8个音的音调，订购时可以指定信号音的种类。

标准颜色排列

1层 :

红-R

2层 :

红-R

绿-G

3层 :

红-R

黄-A

绿-G

4层 :

红-R

黄-A

绿-G

蓝-B

5层 :

红-R

黄-A

绿-G

蓝-B

透明-W

闪亮次数(闪亮工作时) : 60-80/Min.

材质 : 灯罩-AS, 底座-ABS, Pole-铝合金

音量 : Max. 85dB/1m

防护等级 : IP23

固定架

SCREW & NUT	LB18	LW18	SZ18	SL18

* 固定架详细说明参考本公司网站或综合产品说明书P91。

型号

项目

详细参数

ST56EL-DVNS

喇叭内装型

多层指示灯

	层数 : 1~5
	电压 : DC24V
	电流 : 0.27A
	颜色 : 红-R 黄-A 绿-G 蓝-B 透明-W

喇叭

	额定Speaker : 1W
	电压/电流 : 5V/250mA
	音量 : 85dB/1m
	缩微芯片, 音响放大器及音箱形式的装置内装

信号

	ISO 11898 标准规定, ISO 7 Layers Protocol 通讯方式
	数据信号处理方式 : ISO 1Layer(Physical)
	数据收发方式 : CAN Protocol, ISO 2 Layers(Data Linker)
	数据处理及应用 : DeviceNet Protocol, ISO 7 Layers(Application)

电缆

	信号 : V+(Red), CANL(Blue), CANH(White), GND(Black), Shield构成
	电源 : DeviceNet Master Card输出或中央Power Supply上供应电源
	不需要另外的电源

电源供应方式

DeviceNet 主卡的输出或另外的中央电源供
