USB连接型多层警示灯ST56EL-USBB

ST56EL-DVNB
ST56EL-DVNS
ST56MEL-DVNB
ST56MEL-DVNS
ST56EL-ETNB
ST56EL-ETNS
ST56MEL-ETNB
ST56MEL-ETNS
>ST56EL-USBB
ST56EL-USBS
ST56MEL-USBB
ST56MEL-USBS
ST56EL-APLB
ST56EL-APLS
ST56MEL-APLB
ST56MEL-APLS

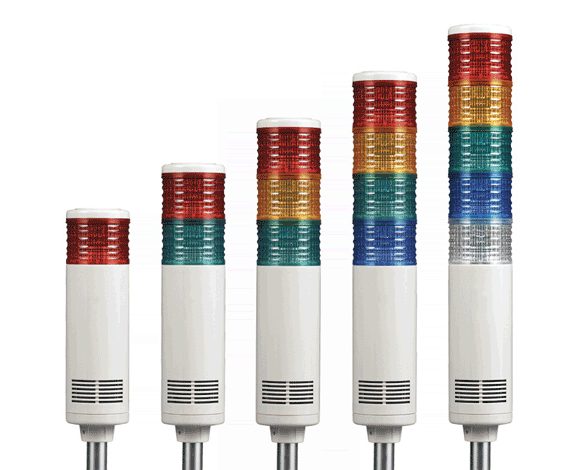

ST56EL-USBB 直径56mm USB LED 多层指示灯 直立型内装信号音


不需要另外的电源装置,连接到PC的USB接口可以使用的USB LED多层指示灯


以USB通讯控制,与PC可以交流信息的模式,连接到PC的USB接口上,通过电脑的应用程序控制的LED多层指示灯。
USB连接线以VCC, D-, D+, GND, Shield构成。
不需要供应另外的电源,可以供应DC5V/500mA的设备电源。
支持USB 1.1以上的接口上可以使用。
可以支持PC多种应用程序,提供MS应用开发程序库。
可以挑选蜂鸣器音及最多5种(5层)光信号。
信号音种类 : 蜂鸣器音(断续音-90dB/1m)
连续音及2音蜂鸣器型产品可以定做。
标准颜色排列
1层 : 红-R
2层 : 红-R 绿-G
3层 : 红-R 黄-A 绿-G
4层 : 红-R 黄-A 绿-G 蓝-B
5层 : 红-R 黄-A 绿-G 蓝-B 透明-W
闪亮次数(闪亮工作时) : 60-80/Min.
材质 : 灯罩-AS, 底座-ABS, Pole-铝合金
音量 : Max. 90dB/1m
防护等级 : IP23
固定架

SCREW & NUT LB18 LW18 SZ18 SL18
  * 固定架的型号参考本公司的网站上的技术资料或综合样本上的第P91页。


ST56EL - USBB - 4 - RAG - SZ18
型号   内装蜂鸣器型   层数   颜色   固定架
ST56EL

USBB

1-1层
2-2层
3-3层
4-4层
5-5层

红-R
黄-A
绿-G
蓝-B
透明-W

标准型
SZ18
LB18
LW18
SL18

各层的灯罩颜色使用者可以按照要求任意排列。
连续蜂鸣器音或2音蜂鸣器音产品可以定做。


型号(Model) 项目(Item) 详细参数(Descripttion)
ST56EL-USBB

内装蜂鸣器型
多层指示灯
层数 : 1~5
电压 : DC24V
电流 : 0.18A
颜色 : 红-R 黄-A 绿-G 蓝-B 透明-W
蜂鸣器
电压/电流 : 24V/20mA
音量 : 90dB/1m
信号
IEEE 1394 Protocol Universal Serial Bus Type
支持USB 1.1以上的接口上可以使用
电缆
以VCC(Red), D-(White), D+(Green), GND(Black), Shield构成
额定PC USB
5V/500mA
电源供应方式
SMPS Boost Convert (Step up)
  5V → 24V(多层指示灯及蜂鸣器用使用电压可以互换)
LED多层指示灯同时工作时3层产品可以正常工作,3层以上产品同时工作时会产生光线减弱或 Buzzer 音量降低的现象。
